Introduction

主流的生成模型可分为三类，component-by-component（autoregressive）、AutoEncoder 和 GAN，但是这些模型都有着或多或少的问题：

component-by-component 指逐个元素地生成，对于图片来说，生成顺序不一定是最佳的，而且逐元素的生成是很慢的; Slow generation；
VAE要优化的目标ELBO和实际需要优化的目标对数似然之间存在距离; Optimizing a lower bound
GAN一方面训练不稳定，另一方面因为不是component-by-component，所以在语音生成上不如 autoregressive

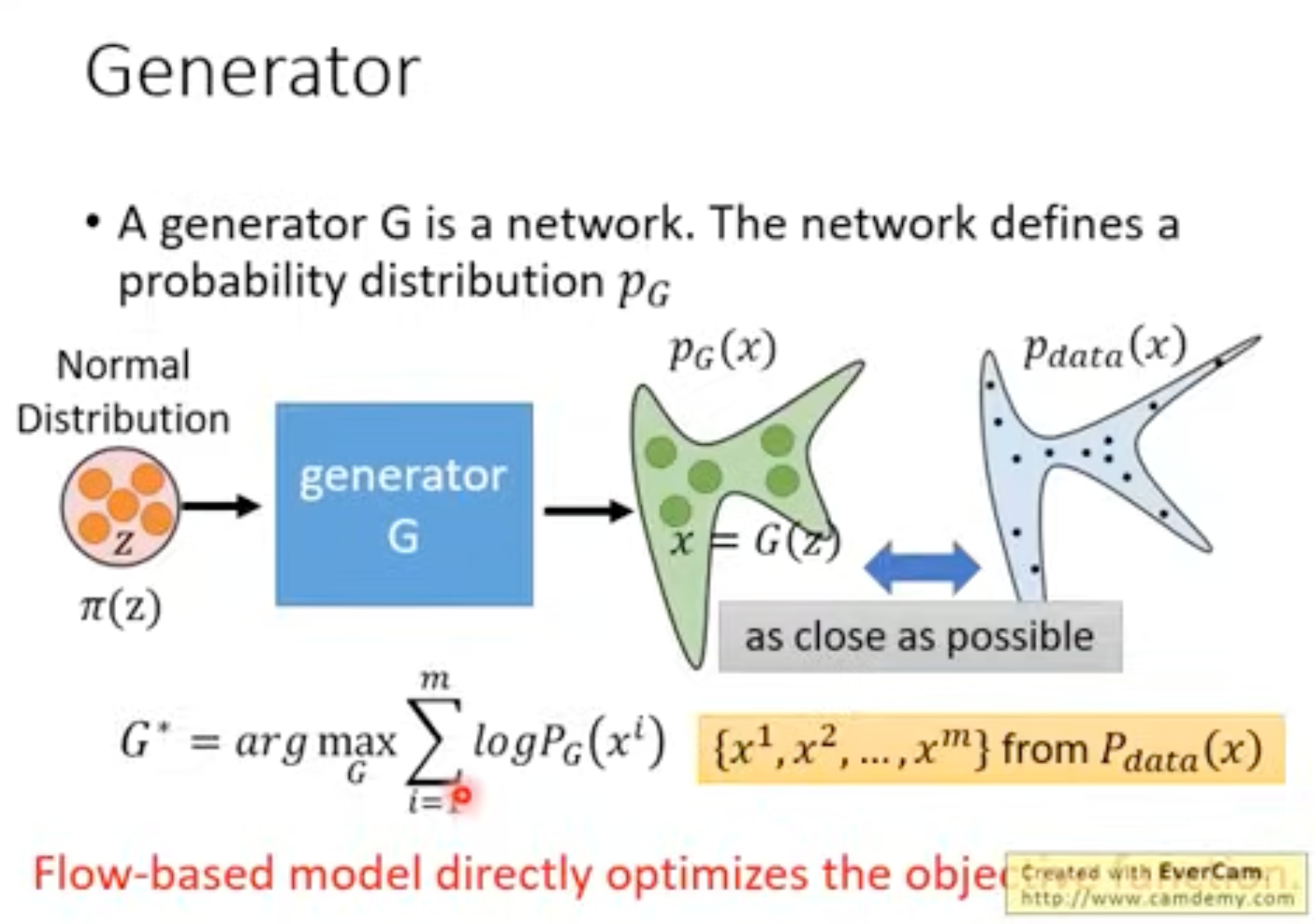

Flow-based model可以解决上述问题 (效果上不如GAN)，对于从Normalized Distribution $\pi(z)$ 生成复杂的目标分布 $p_G(x)$ 而言，需要优化的目标可以表示为最大化 $p_G$ 采样的对数似然：

\begin{align} G^* & = \arg\max_{G} \sum_{i = 1}^{m} p_G(x^i) \nonumber \\ & \approx \arg\min_{G} \sum_{i}^{m} D_{KL}(p_{\text{data}} \| p_G) \nonumber \end{align}

其中， $\{x^1, x^2, ... , x^i\}$ from $p_{data}(x)$ , $p_G(x^i)$ 是真实图片在生成分布 $p_G$ 上的似然 likelihood (KL Divergence)，第二行即VAE优化的目标ELBO，而Flow-based model可以直接优化第一行。

使得 $P_G$ 和 $P_{data}$ 越像越好

Flow based model directly optimizes the object function

Jacobian Matrix

假设 $\mathbf{z}$ 和 $\mathbf{x}$ 直接满足以下关系：

\mathbf{x} = f(\mathbf{z}), \quad \mathbf{z} = \begin{bmatrix} z_1 \\ z_2 \end{bmatrix}, \quad \mathbf{x} = \begin{bmatrix} x_1 \\ x_2 \end{bmatrix}

那么 $\mathbf{z}$ 与 $\mathbf{x}$ 之间的导数可以写作一个偏微分矩阵，如下所示：

J_f = \overset{\text{input } \mathbf{z}}{ \overbrace{ \left[ \begin{array}{cc} \frac{\partial x_1}{\partial z_1} & \frac{\partial x_1}{\partial z_2} \\ \frac{\partial x_2}{\partial z_1} & \frac{\partial x_2}{\partial z_2} \end{array} \right] } } \left| \text{output } \mathbf{x} \right.

该矩阵被称为 Jacobian Matrix（雅各比矩阵）。

性质：假如存在反函数 $\mathbf{z} = f^{-1}(\mathbf{x})$ ，则 Jacobian Matrix 可以表示为：

J_{f^{-1}} = \begin{bmatrix} \frac{\partial z_1}{\partial x_1} & \frac{\partial z_1}{\partial x_2} \\ \frac{\partial z_2}{\partial x_1} & \frac{\partial z_2}{\partial x_2} \end{bmatrix}

且 两个逆过程的 Jacobian Matrix 相乘后等于单位矩阵：

J_{f^{-1}} \otimes J_f = \mathbf{I}

这说明，互为反函数的两个函数，对应的 Jacobian Matrix 互为逆矩阵。

Determinant（秩）

从几何意义上讲，秩代表了由矩阵的行向量所组成的图形的面积/体积/...，因此是非负数。

而且对于任意一个矩阵 $A$ ，如果存在逆矩阵 $A^{-1}$ ，则有：

\det(A) = \frac{1}{\det(A^{-1})}

应用到反函数的 Jacobian Matrix，可以得到：

\det(J_{f^{-1}}) = \frac{1}{\det(J_f)}

Change of Variable Theorem

该定理描述了当 $\mathbf{x} = f(\mathbf{z})$ 时， $p(\mathbf{x})$ 和 $p(\mathbf{z})$ 满足以下关系：

p(\mathbf{x}) \cdot |\det(J_f)| = \pi(\mathbf{z})

p(\mathbf{x}) = \pi(\mathbf{z}) \cdot |\det(J_{f^{-1}})|

要加绝对值， $\mathbf{x}$ 和 $\mathbf{z}$ 变化方向不确定为了方便理解，下面以二维的情形进行证明：

Flow-based Model 配图

证明

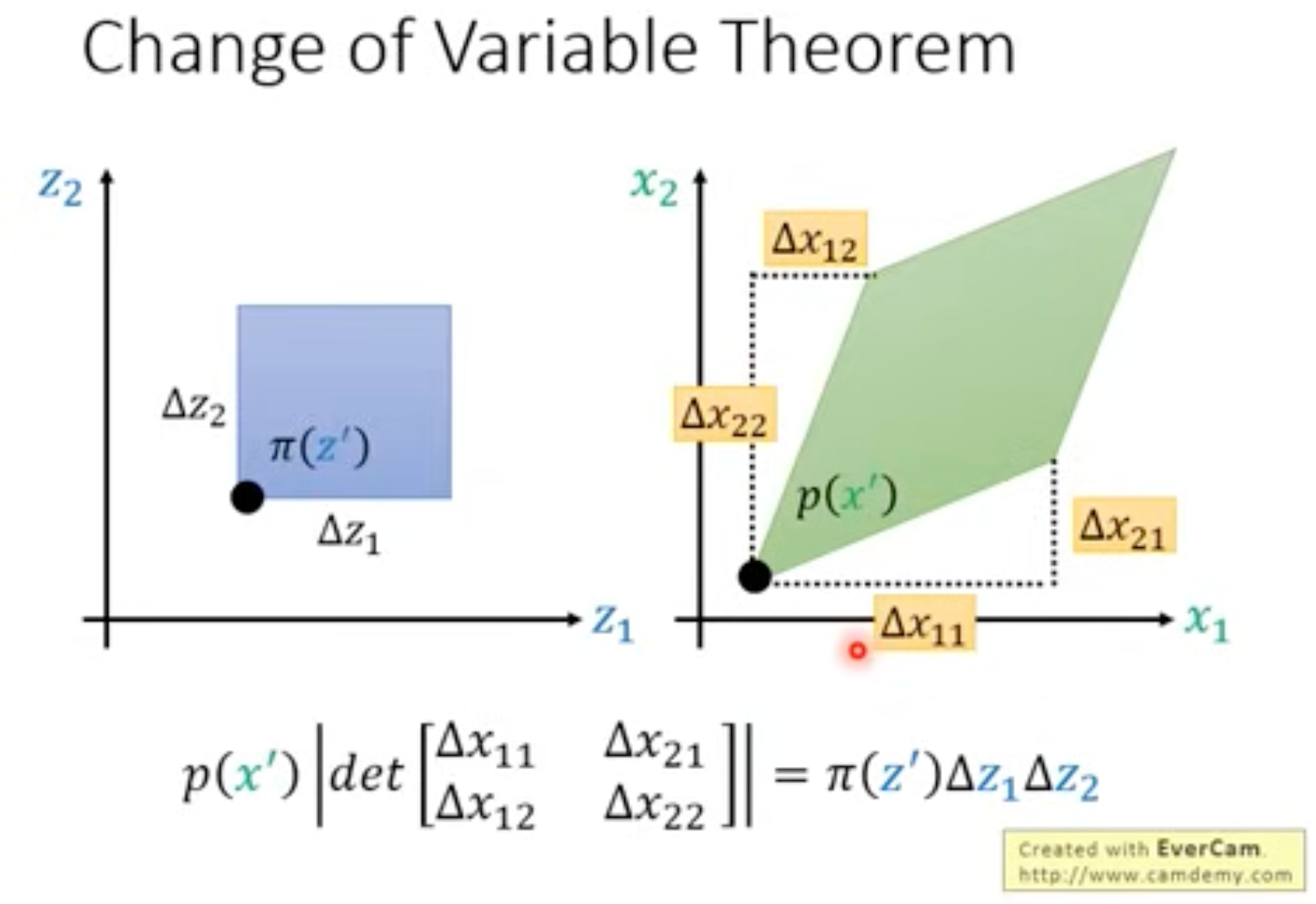

如上图所示，在 $\mathbf{z}$ 平面上随机选择一点 $\mathbf{z}'$ 及其周边极小的正方形区域，经过 $f(\cdot)$ 之后投影到 $\mathbf{x}$ 平面上一点 $\mathbf{x}'$ 及其周边的菱形区域，两个区域的概率应该相等，即：

\pi(\mathbf{z}') = \frac{p(\mathbf{x}')}{\Delta z_1 \Delta z_2} \cdot \left| \det \begin{bmatrix} \Delta x_{11} & \Delta x_{12} \\ \Delta x_{21} & \Delta x_{22} \end{bmatrix} \right|

矩阵转置后秩不变，因此可以写为：

\pi(\mathbf{z}') = \frac{p(\mathbf{x}')}{\Delta z_1 \Delta z_2} \cdot \left| \det \begin{bmatrix} \Delta x_{11} & \Delta x_{21} \\ \Delta x_{12} & \Delta x_{22} \end{bmatrix} \right|

进一步简化，表示为：

\pi(\mathbf{z}') = p(\mathbf{x}') \cdot \left| \det \begin{bmatrix} \frac{\Delta x_{11}}{\Delta z_1} & \frac{\Delta x_{21}}{\Delta z_1} \\ \frac{\Delta x_{12}}{\Delta z_2} & \frac{\Delta x_{22}}{\Delta z_2} \end{bmatrix} \right|

\pi(\mathbf{z}') = p(\mathbf{x}') \cdot \left| \det \begin{bmatrix} \frac{\partial x_{11}}{\partial z_1} & \frac{\partial x_{21}}{\partial z_1} \\ \frac{\partial x_{12}}{\partial z_2} & \frac{\partial x_{22}}{\partial z_2} \end{bmatrix} \right|

因此：

\pi(\mathbf{z}') = p(\mathbf{x}') \cdot |\det(J_f)|

结论

从图中不难看出， $\Delta x_{12}$ 表示因为 $\Delta z_2$ 导致的 $\Delta x_1$ 的变化，所以：

\frac{\Delta x_{12}}{\Delta z_2} = \frac{\partial x_1}{\partial z_2}

又因为 $\det(J_{f^{-1}}) = 1 / \det(J_f)$ ，所以：

p(\mathbf{x}) = \pi(\mathbf{z}) \cdot |\det(J_{f^{-1}})|

Coupling Layer

根据 Change of Variable Theorem 可以得到：

p_G(x^i) = \pi(z^i) \cdot |\det(J_{G^{-1}})|, \quad z^i = G^{-1}(x^i)

代入最开始设定的优化目标，如式所示：

G^* = \arg\max_G \sum_{i=1}^m \log p_G(x^i)

等价于：

G^* = \arg\max_G \sum_{i=1}^m \left[\log \pi(G^{-1}(x^i)) + \log |\det(J_{G^{-1}})|\right]

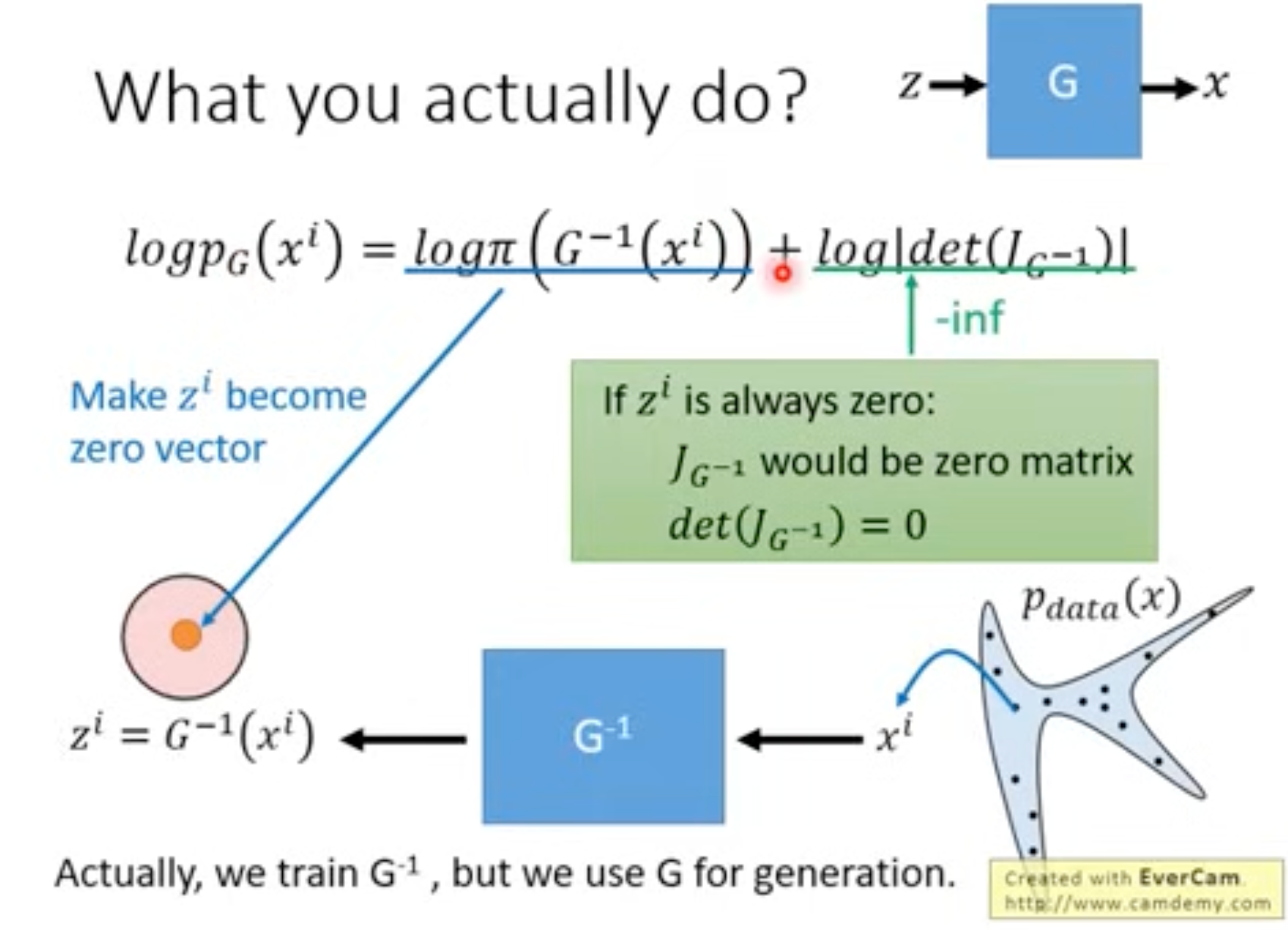

对于展开式，存在两个问题：

J的维度等于 $\mathbf{z}$ 和 $\mathbf{x}$ 的乘积，大维度下计算determinant比较困难=> 设计好Generator
因为训练时需要计算 $G^{-1}$ ，( $G^{-1}$ 而非 $G$ 是训练网络) ；确保 $G$ 要 invertible，需要限制 $\mathbf{z}$ 和 $\mathbf{x}$ 的维度相同。在 GAN 中 $\mathbf{z}$ 的维度远小于 $\mathbf{x}$ 。

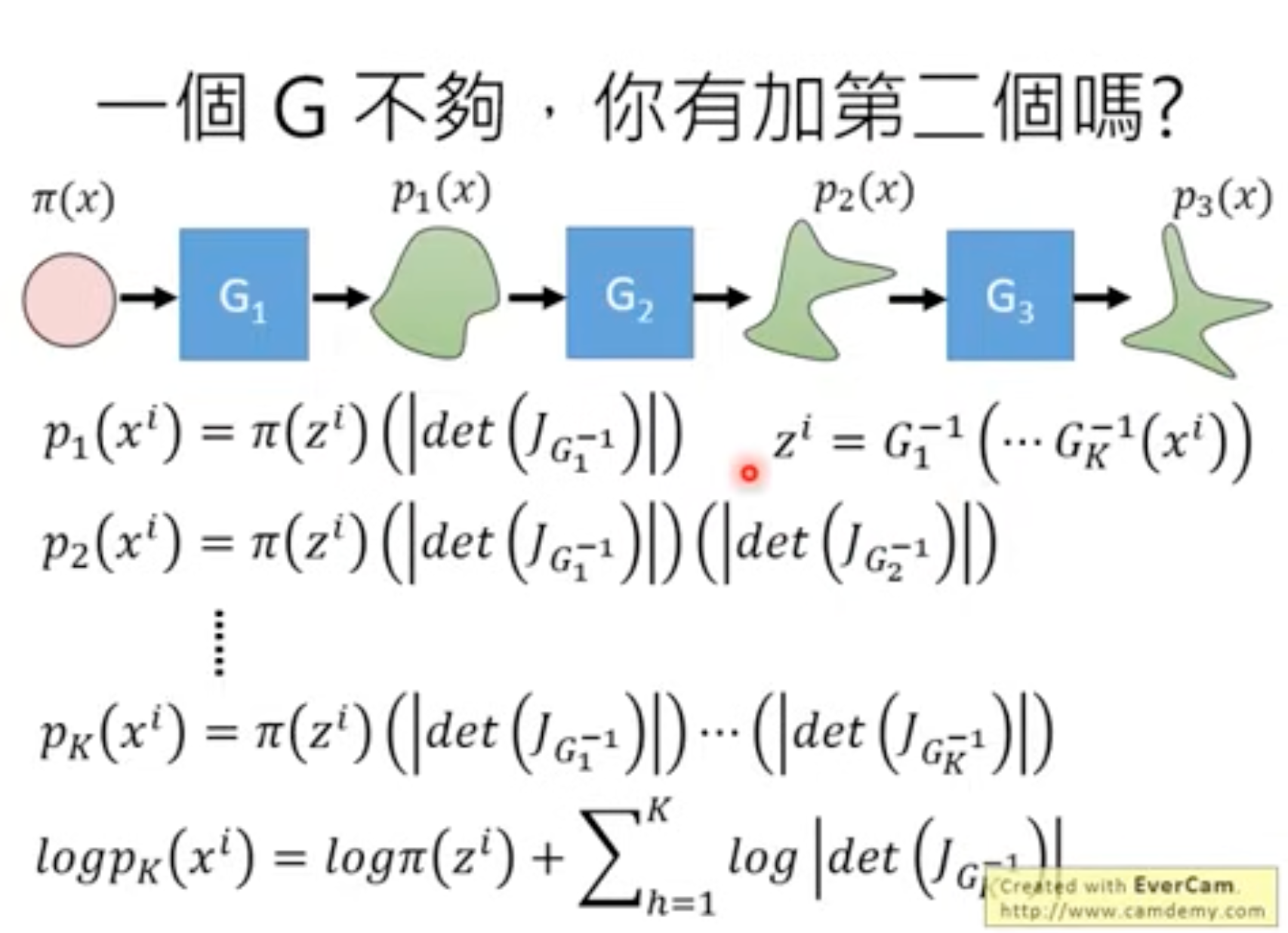

$G$ has limitations, 需要更多 $G$

Flow-based Model 配图

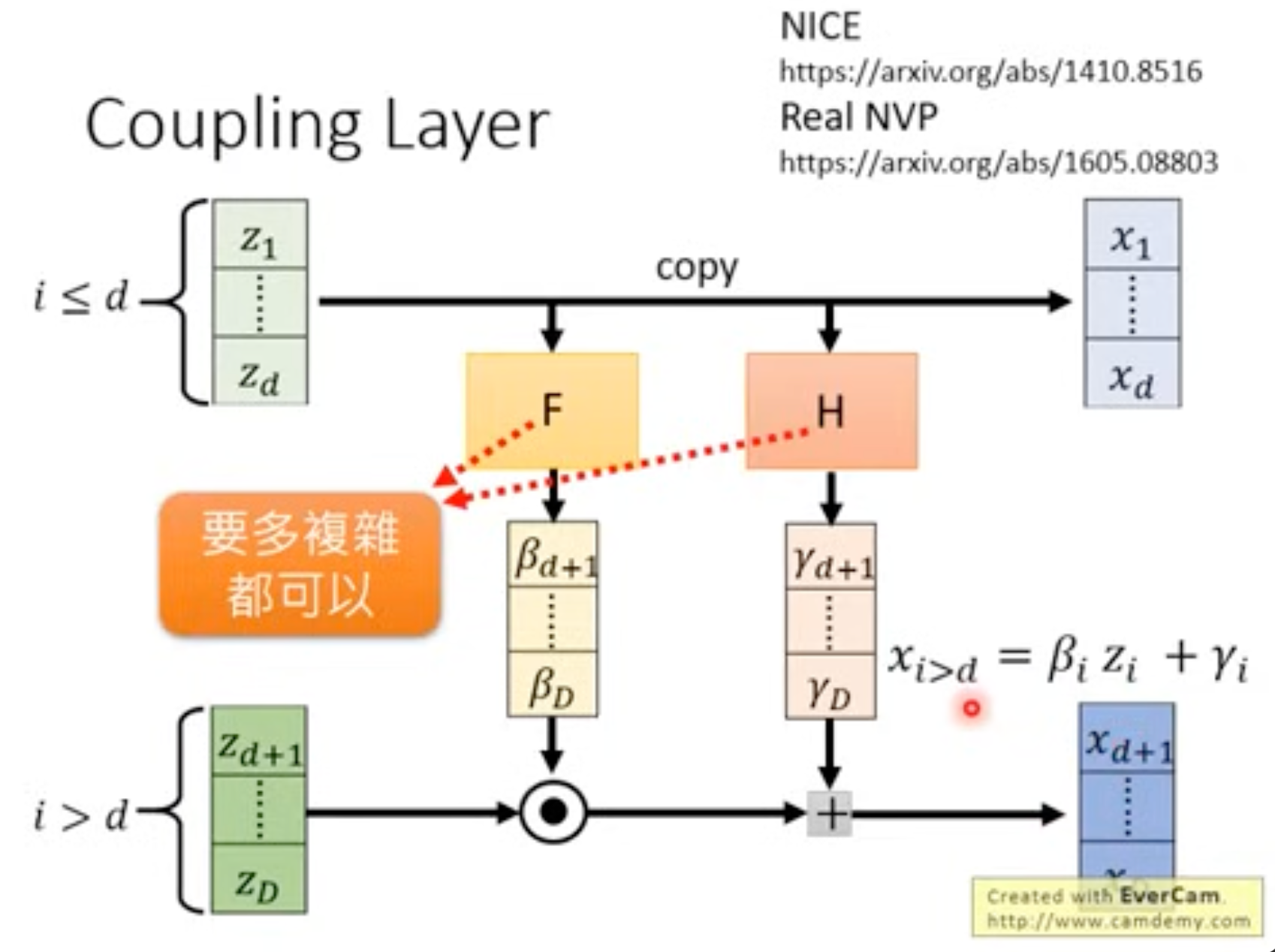

Flow-based Model 配图基于此，设计的 Coupling Layer 如下图所示

Flow-based Model 配图

其中，网络 $F$ 和 $H$ 可以任意复杂，不影响 $G$ 的可逆性。这种新颖的 网络结构 解决了上述两个问题：

针对求 $G^{-1}$ ，可以直接使用以下公式求解：

\mathbf{z}_{i \leq d} = \mathbf{x}_i, \quad \mathbf{z}_{i > d} = \frac{\mathbf{x}_i - \gamma_i}{\beta_i}

针对计算 $\det(J_{G^{-1}})$ ，将 Jacobian matrix 列出：

$J_G$	$z_1$	$z_2$	$\dots$	$z_d$	$z_{d+1}$	$\dots$	$z_D$
$x_1$	$I$ (Identity)	-	-	-	$O$ (Zero)	-	-
$x_2$	-	-	-	-	-	-	-
$\vdots$	-	-	-	-	$\vdots$	-	-
$x_{d+1}$	Don't care	-	-	-	Diagonal	-	-
$\vdots$	-	-	-	-	$\vdots$	-	-
$x_D$	-	-	-	-	-	-	-

解析

可见，这种将 $1 \sim d$ 维的向量直接拷贝的做法，使得雅各比矩阵的秩等于右下角的对角子矩阵，而该部分的秩等于 $\beta$ 的乘积：

\det(J_{G^{-1}}) = \frac{\partial x_{d+1}}{\partial z_{d+1}} \cdot \frac{\partial x_{d+2}}{\partial z_{d+2}} \cdots \frac{\partial x_D}{\partial z_D} = \prod_{i=d+1}^D \beta_i

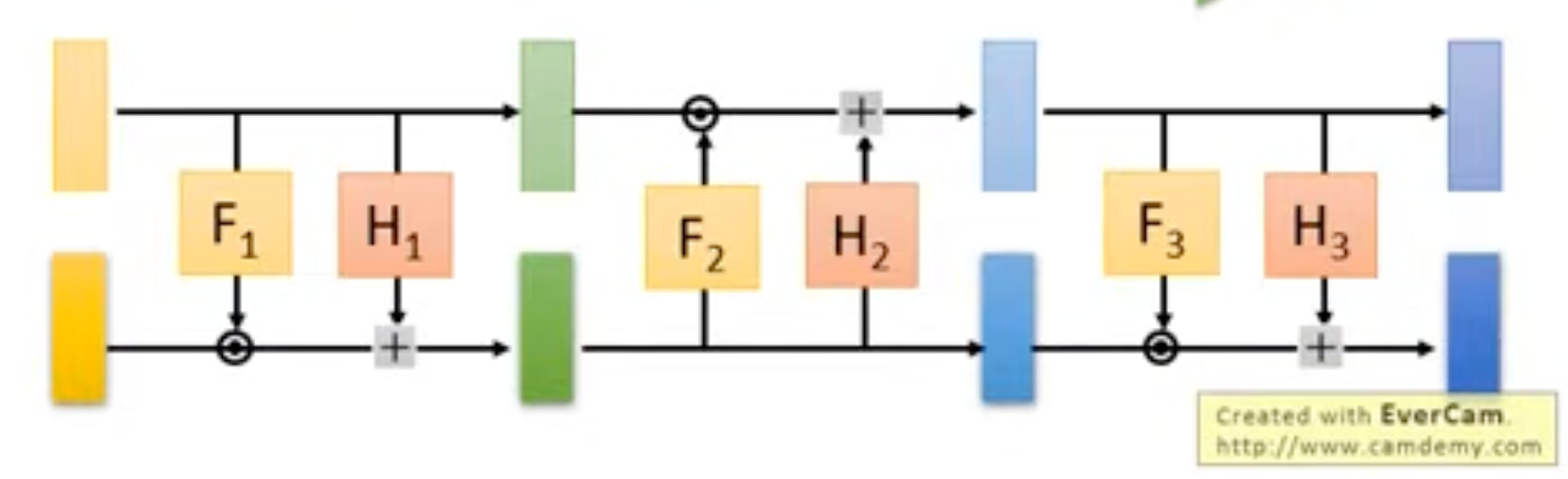

为增加网络的复杂性，需要堆叠多个 $G^{-1}$ ，但是会造成一个问题： $1 \sim d$ 维的向量始终是不变的。为此，可以设置网络结构交替取反，如下图所示： Flow-based Model 配图

1×1 convolution

Google 提出了 Glow (arxiv.org/abs/1807.03039)，将 Flow-based model 做到与 GAN 相媲美，主要的创新点包括 Coupling Layer 和 1×1 convolution，后者在目前的网络设计中十分常见，主要用来 shuffle channels，但它也可以被视作一种 Flow-based model。

对于 RGB 图像

设置卷积核 $W$ 大小为 $3 \times 3$ ，为了尽量使 $W$ 是可逆的，作者使用了一个可逆的 $3 \times 3$ 矩阵进行初始化，同时方便计算 $W^{-1}$ 和 $det(W)$ 。针对 Flow-based model 损失函数中的 $G^{-1}$ ，可以套用公式计算 $W$ 的逆矩阵；针对 $\det(J_{G^{-1}})$ ，如下表所示：

$J_{G^{-1}}$	$z_{1,1}^{(1)}$	$z_{1,1}^{(2)}$	$z_{1,1}^{(3)}$	$\dots$	$z_{n,m}^{(1)}$	$z_{n,m}^{(2)}$	$z_{n,m}^{(3)}$
$x_{1,1}^{(1)}$				$\dots$	Zeros	Zeros	Zeros
$x_{1,1}^{(2)}$		$W$		$\dots$	Zeros	Zeros	Zeros
$x_{1,1}^{(3)}$				$\dots$	Zeros	Zeros	Zeros
$\vdots$	$\vdots$	$\vdots$	$\vdots$	$\ddots$	$\vdots$	$\vdots$	$\vdots$
$x_{n,m}^{(1)}$	Zeros	Zeros	Zeros	$\dots$
$x_{n,m}^{(2)}$	Zeros	Zeros	Zeros	$\dots$		$W$
$x_{n,m}^{(3)}$	Zeros	Zeros	Zeros	$\dots$


$x = f(z) = Wz$
=> $J_f = W$

容易发现：

\det(J_{G^{-1}}) = \det(W)^{n \times m}
